Hệ Thống Lọc Nước Công Nghiệp: Cấu Tạo, Sơ Đồ & Báo Giá

Trong bối cảnh công nghiệp hóa hiện đại hóa phát triển mạnh mẽ, nhu cầu sử dụng nước sạch không chỉ dừng lại ở mức độ sinh hoạt hàng ngày mà đã trở thành yếu tố sống còn đối với mọi hoạt động sản xuất, chế biến và dịch vụ. Từ các nhà máy sản xuất thực phẩm, nước giải khát, khu công nghiệp chế xuất, đến các cơ sở y tế và bệnh viện, chất lượng nguồn nước đầu vào quyết định trực tiếp đến chất lượng sản phẩm cuối cùng, độ bền của hệ thống máy móc và sức khỏe của hàng ngàn người lao động. Đứng trước thực trạng nguồn nước ngầm và nước mặt ngày càng ô nhiễm bởi kim loại nặng, hóa chất độc hại và vi sinh vật, việc trang bị một hệ thống lọc nước công nghiệp tiên tiến, đạt chuẩn là bài toán bắt buộc đối với các chủ đầu tư.

Giải pháp công nghệ hiện đại nhất và được ứng dụng rộng rãi nhất hiện nay chính là thẩm thấu ngược (Reverse Osmosis - RO). Bằng cách kết hợp đa tầng lọc và màng bán thấm siêu vi, hệ thống này mang lại khả năng loại bỏ đến 99,9% tạp chất. Để giúp các doanh nghiệp, nhà quản lý và kỹ sư vận hành có cái nhìn chuyên sâu và tổng thể nhất, bài viết dưới đây từ các chuyên gia của Lifetec sẽ đi vào phân tích chi tiết từ khái niệm, cấu trúc, nguyên lý hoạt động, cho đến các yếu tố kỹ thuật quan trọng trong việc thiết kế và duy trì hiệu suất của thiết bị.

Khái niệm cơ bản: Hệ thống lọc nước RO công nghiệp là gì?

Đối với nhiều người mới tiếp cận với ngành xử lý nước, câu hỏi đầu tiên thường đặt ra là: hệ thống lọc nước ro công nghiệp là gì? Khác với các bộ lọc nước gia đình nhỏ gọn công suất từ 10-20 lít/giờ, đây là một tổ hợp các thiết bị cơ khí, điện tử và vật liệu hóa học được tính toán và thiết kế đồng bộ để xử lý khối lượng nước khổng lồ (từ vài trăm lít đến hàng chục nghìn lít mỗi giờ). Chữ "RO" là viết tắt của Reverse Osmosis (Thẩm thấu ngược) – công nghệ đóng vai trò trung tâm của toàn bộ dây chuyền.

Nguyên lý thẩm thấu ngược là quá trình sử dụng một áp lực thủy tĩnh vượt qua áp suất thẩm thấu tự nhiên, ép nguồn nước thô đi qua một lớp màng bán thấm. Lớp màng này có kích thước khe hở cực kỳ bé, chỉ khoảng 0,0001 micromet (nhỏ hơn hàng vạn lần so với đường kính một sợi tóc). Với kích thước này, chỉ có các phân tử nước tinh khiết (H2O) mới có thể lọt qua để tạo thành dòng nước thành phẩm. Toàn bộ các ion muối khoáng hòa tan, kim loại nặng, hóa chất hữu cơ, hạt vi nhựa, vi khuẩn và virus đều bị cản lại và cuốn trôi theo dòng nước xả (nước thải). Khả năng lọc ở cấp độ phân tử này giúp hệ thống lọc nước công nghiệp ro trở thành "trái tim" không thể thay thế trong các nhà máy đòi hỏi độ tinh khiết tuyệt đối.

Tại sao các nhà máy hiện đại bắt buộc phải trang bị hệ thống lọc nước công nghiệp?

Việc đầu tư một dây chuyền xử lý nước bài bản mang lại những giá trị to lớn và đa chiều cho doanh nghiệp. Cụ thể:

• Đảm bảo chất lượng sản phẩm: Trong ngành thực phẩm và đồ uống (F&B), nước chiếm tỷ lệ rất lớn trong thành phần sản phẩm. Nước nhiễm kim loại hoặc có mùi hôi sẽ làm hỏng hoàn toàn hương vị của bia, nước ngọt, hay sữa. Xử lý nước chuẩn giúp đồng nhất chất lượng lô hàng, kéo dài thời hạn bảo quản.
• Bảo vệ thiết bị lò hơi và tháp giải nhiệt: Các loại nước cứng chứa nhiều Canxi và Magie sẽ nhanh chóng tạo ra cáu cặn đá vôi khi gia nhiệt. Lớp cặn này làm giảm hiệu suất truyền nhiệt, gây tốn kém nhiên liệu và nguy cơ nổ lò hơi. Nước RO đã được khử khoáng hoàn toàn sẽ triệt tiêu hoàn toàn rủi ro này.
• Cung cấp nước sinh hoạt quy mô lớn: Đối với các khu công nghiệp có hàng vạn công nhân, việc xây dựng hệ thống lọc nước uống công nghiệp tập trung giúp cung cấp nguồn nước uống trực tiếp an toàn, đạt tiêu chuẩn QCVN 6-1:2010/BYT của Bộ Y tế, ngăn chặn triệt để các bệnh lây truyền qua đường nước, đảm bảo sức khỏe và năng suất lao động.
• Tối ưu hóa chi phí dài hạn: Mặc dù chi phí đầu tư ban đầu khá lớn, nhưng việc chủ động nguồn nước sạch giúp doanh nghiệp không phải phụ thuộc vào việc mua nước đóng bình hoặc nước cấp với giá cao, đồng thời giảm thiểu chi phí bảo trì đường ống và máy móc sản xuất.

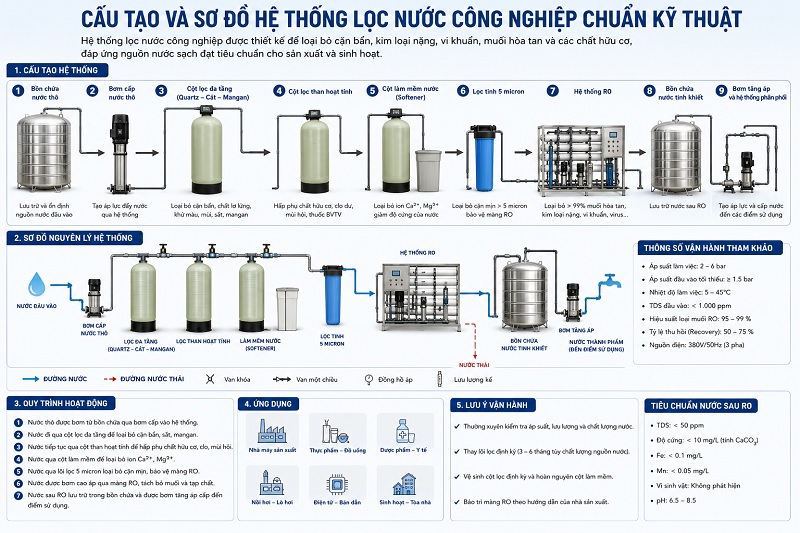

Phân tích cấu tạo và sơ đồ hệ thống lọc nước công nghiệp chuẩn kỹ thuật

Một dây chuyền lọc nước công nghiệp không chỉ có mỗi màng RO. Để bảo vệ màng RO mỏng manh khỏi sự tấn công của hóa chất và bùn đất, hệ thống cần một chuỗi các trạm xử lý liên hoàn. Một sơ đồ hệ thống lọc nước công nghiệp chuẩn mực sẽ bao gồm 3 phân khu chính:

1. Cụm Tiền xử lý (Pre-treatment) - Lá chắn bảo vệ đầu tiên

Nước thô (nước giếng khoan hoặc nước máy) thường chứa phèn, bùn đất, clo dư và độ cứng cao. Nếu đưa trực tiếp vào màng RO, màng sẽ bị phá hủy hoặc tắc nghẽn chỉ sau vài giờ. Do đó, cụm tiền xử lý đóng vai trò sống còn, bao gồm:

• Cột lọc đa chất (Multi-media Filter): Chứa cát thạch anh, cát mangan, và sỏi đỡ. Có tác dụng loại bỏ các hạt cặn lơ lửng, phù sa, và kết tủa kim loại nặng (sắt, mangan).
• Cột lọc Than hoạt tính (Carbon Filter): Có nhiệm vụ hấp thụ triệt để các hợp chất hữu cơ, thuốc trừ sâu, khử màu, khử mùi và đặc biệt là khử Clo tự do (Clo là kẻ thù số một làm thủng lớp polyamide của màng RO).
• Cột làm mềm nước (Softener): Sử dụng hạt nhựa trao đổi ion (Cation resin) để hấp thụ Canxi và Magie, biến nước cứng thành nước mềm. Quá trình này giúp ngăn chặn hiện tượng đóng cặn vô cơ (Scaling) trên màng RO.
• Để hệ thống tiền xử lý vận hành tự động, tự súc rửa và hoàn nguyên vật liệu lọc định kỳ mà không cần can thiệp thủ công, các kỹ sư luôn tích hợp van điều khiển lưu lượng nước (Auto Valve) hiện đại.

Ngoài ra, trước khi nước tiến vào hệ thống RO, để chắc chắn không có hạt cặn nào lọt qua, nước sẽ phải đi qua thiết bị lọc tinh (Cartridge Filter) với kích thước khe lọc 5 micromet hoặc 1 micromet.

2. Cụm thẩm thấu ngược (RO System) - Trái tim của hệ thống

Đây là trung tâm của quá trình tinh lọc. Cụm RO bao gồm các thành phần cơ khí và công nghệ cao:

• Bơm áp cao: Vì màng RO có khe hở quá nhỏ, nước không thể tự chảy qua. Hệ thống phải sử dụng một Thiết bị bơm ly tâm trục đứng đa tầng cánh công suất lớn để tạo ra áp lực đẩy (từ 100 PSI đến 300 PSI tùy thuộc vào chất lượng nước đầu vào).
• Vỏ màng và Màng lọc RO: Các cuộn màng lọc ro công nghiệp (thường là loại 4040 hoặc 8040) được đặt kín trong các vỏ áp lực (Pressure Vessel) bằng inox hoặc composite. Nước dưới áp lực cao sẽ bị tách làm hai đường: nước tinh khiết đi vào tâm ống, còn nước chứa vi khuẩn, kim loại sẽ trượt dọc trên bề mặt màng và đi ra đường nước thải.
• Hệ thống hóa chất bảo vệ: Ở các hệ thống lớn, thay vì dùng cột làm mềm, người ta sẽ sử dụng bơm định lượng để châm liên tục hóa chất chống cáu cặn chuyên dụng như Hóa chất Kinglee vào dòng nước trước khi vào màng. Hóa chất này sẽ ức chế sự kết tinh của Canxi, Magie, Silica, bảo vệ màng luôn thông thoáng.

3. Cụm Hậu xử lý và Khử trùng (Post-treatment & Disinfection)

Nước sau khi ra khỏi màng RO là nước vô trùng và cực kỳ tinh khiết. Tùy thuộc vào mục đích sử dụng mà cụm hậu xử lý sẽ được tùy biến:

• Sản xuất nước uống đóng bình: Sẽ đi qua hệ thống tạo khoáng, sau đó đi qua đèn tia cực tím (UV) và máy sục khí Ozone để chống tái nhiễm khuẩn trong quá trình lưu trữ tại bồn và rót chai.
• Sản xuất dược phẩm và vi mạch điện tử: Yêu cầu nước siêu tinh khiết (Ultrapure Water - UPW). Nước RO sẽ tiếp tục đi qua các hệ thống khử khoáng sâu hơn như Mix-bed (Hạt nhựa hỗn hợp) hoặc EDI (Electrodeionization) để đưa điện trở suất của nước lên mức tối đa (18.2 Megohm).

Quy trình chuẩn hóa trong việc lắp đặt hệ thống lọc nước công nghiệp

Việc đầu tư một nhà máy nước hay một hệ thống lọc quy mô lớn không phải là việc ra chợ mua một món hàng rồi cắm điện là chạy. Đó là một dự án kỹ thuật đòi hỏi sự chính xác từ khâu khảo sát đến khâu thi công. Quy trình lắp đặt hệ thống lọc nước công nghiệp chuyên nghiệp thường tuân thủ các bước nghiêm ngặt sau:

Bước 1: Khảo sát hiện trạng và xét nghiệm nước đầu vào

Mỗi nguồn nước ở từng khu vực địa lý có một "bệnh lý" khác nhau (nơi nhiễm mặn, nơi nhiễm phèn sắt nặng, nơi lại có hàm lượng Asen cao). Kỹ sư sẽ tiến hành lấy mẫu nước và phân tích tại phòng thí nghiệm hoặc dùng các vali test nhanh từ các thương hiệu uy tín như Hóa chất Hach để đánh giá 10 đến 15 chỉ tiêu lý hóa (TDS, pH, Độ cứng, Sắt, Clo tự do, COD...). Đây là cơ sở cốt lõi để tính toán cấu hình hệ thống.

Bước 2: Thiết kế công nghệ và phác thảo bản vẽ P&ID

Dựa trên kết quả xét nghiệm nước và công suất yêu cầu của chủ đầu tư, kỹ sư sẽ sử dụng các phần mềm mô phỏng hiện đại (như WAVE của DuPont hoặc ROPRO) để thiết kế chi tiết đường ống và các thông số. Bản vẽ sẽ xác định số lượng cột lọc, khối lượng vật liệu, loại màng, và áp suất vận hành chuẩn.

Bước 3: Thi công, kết nối đường ống và hệ thống điện điều khiển

Hệ thống sẽ được tập kết và lắp ráp tại công trường. Quá trình thi công đòi hỏi các công nhân kỹ thuật hàn ống nhựa hoặc ống Inox vi sinh đạt chuẩn. Tủ điện điều khiển (PLC, HMI) sẽ được đấu nối, lập trình để kiểm soát toàn bộ chu trình bơm, bảo vệ chống mất pha, quá áp, cạn nước tự động.

Bước 4: Súc rửa vật liệu, chạy thử và chuyển giao công nghệ

Trước khi cho nước chạy qua màng RO, cụm tiền xử lý phải được súc rửa thật sạch lớp bụi than, bụi cát. Sau đó tiến hành chạy thử tải (Commissioning). Kỹ sư sẽ căn chỉnh các van điều áp để hệ thống đạt được lưu lượng thiết kế với tỷ lệ thu hồi nước (Recovery rate) tối ưu (thường là 60-75%). Nước thành phẩm sẽ được mang đi xét nghiệm để cấp giấy chứng nhận đạt chuẩn trước khi bàn giao cho chủ đầu tư vận hành.

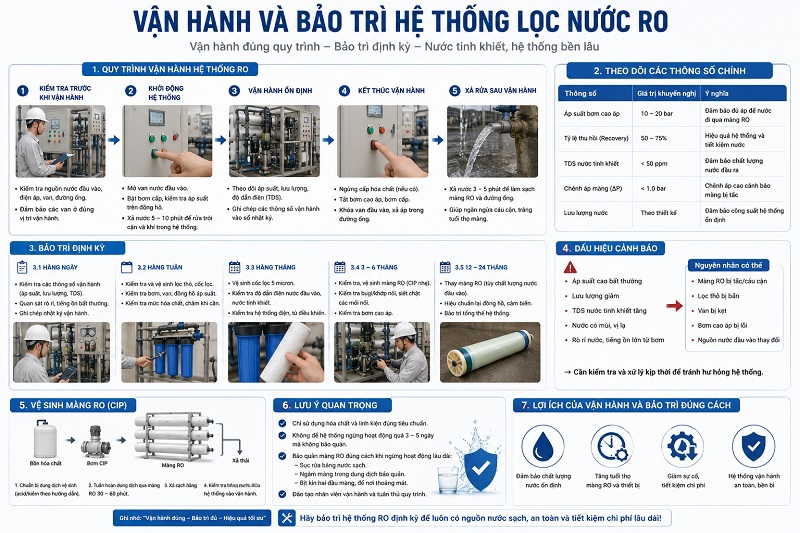

Vận hành và bảo trì hệ thống lọc nước RO: Yếu tố quyết định tuổi thọ

Dù hệ thống có hiện đại đến đâu, nếu không có chế độ bảo trì, bảo dưỡng đúng cách, chất lượng nước sẽ suy giảm nhanh chóng và gây thiệt hại lớn về kinh tế. Người vận hành cần đặc biệt chú trọng các công tác sau:

1. Theo dõi các thông số vận hành hàng ngày

Nhân viên kỹ thuật cần theo dõi và ghi chép các thông số: Lưu lượng nước cấp, lưu lượng nước tinh khiết, lưu lượng nước xả, áp suất đầu vào, áp suất đầu ra màng, và chỉ số TDS của nước thành phẩm. Sự chênh lệch áp suất (Delta P) tăng cao là dấu hiệu màng RO đang bị tắc nghẽn (Fouling).

2. Thay thế vật tư tiêu hao định kỳ

Để bảo vệ cụm màng RO đắt tiền, các lõi lọc tinh Cartridge (bộ lọc PP) cần được thay thế định kỳ từ 1 đến 3 tháng. Các loại vật tư xử lý nước bên trong cột lọc thô như Than hoạt tính thường có tuổi thọ từ 12-18 tháng (khi than hết khả năng hấp thụ, Clo sẽ lọt qua và làm thủng màng RO ngay lập tức). Cát lọc và hạt nhựa trao đổi ion cần thay sau 2-3 năm.

3. Vệ sinh màng RO tại chỗ (CIP - Clean In Place)

Khi lưu lượng nước tinh khiết giảm từ 10% đến 15% so với thiết kế ban đầu, đó là lúc bắt buộc phải tiến hành súc rửa màng bằng hóa chất. Quá trình CIP không yêu cầu tháo màng ra ngoài. Kỹ sư sẽ sử dụng dung dịch Hóa chất rửa màng RO có tính kiềm cao (pH 11-12) để hòa tan các lớp màng sinh học (Biofouling), chất hữu cơ, dầu mỡ; và dùng hóa chất tính axit (pH 2-3) để tẩy rửa cáu cặn vô cơ (Scaling) như đá vôi, cặn sắt. Một quy trình CIP đúng kỹ thuật có thể giúp phục hồi tới 95% công suất ban đầu của thiết bị.

Giải mã các yếu tố cấu thành báo giá hệ thống lọc nước công nghiệp

Nhiều chủ đầu tư thường đặt câu hỏi về mức giá cố định cho một hệ thống RO công suất nhất định. Tuy nhiên, trong lĩnh vực xử lý nước chuyên nghiệp, không có một mức báo giá hệ thống lọc nước công nghiệp nào là "đồng giá" hay áp dụng chung cho mọi dự án. Chi phí thực tế sẽ phụ thuộc vào các biến số phức tạp sau đây:

• Chất lượng nguồn nước đầu vào: Đây là yếu tố then chốt. Nếu nguồn nước là nước máy đã đạt chuẩn sơ bộ, hệ thống tiền xử lý sẽ đơn giản. Ngược lại, nếu nguồn nước là nước giếng khoan nhiễm phèn sắt nặng, nhiễm mặn, hệ thống bắt buộc phải thiết kế thêm các cột lọc chuyên dụng, đẩy chi phí vật tư lên cao.
• Công suất thiết kế (Lưu lượng): Yếu tố này định hình quy mô của toàn bộ công trình. Công suất càng cao, đòi hỏi đường kính cột lọc càng lớn, số lượng và kích thước màng RO nhiều hơn, bơm cao áp lớn hơn và hệ thống đường ống kết nối cũng phải là loại chịu áp lực lớn.
• Tiêu chuẩn vật liệu cơ khí: Tùy thuộc vào ngành nghề ứng dụng mà tiêu chuẩn vật liệu sẽ khác nhau. Sản xuất nước đóng chai thông thường có thể dùng ống uPVC, nhưng trong các nhà máy Dược phẩm, Y tế, toàn bộ đường ống phải chế tạo từ vật liệu Inox vi sinh 304/316L, đẩy chi phí vật tư và nhân công lên rất cao.
• Thương hiệu thiết bị và tự động hóa: Việc sử dụng linh kiện từ các thương hiệu lớn toàn cầu sẽ có giá cao hơn so với linh kiện giá rẻ. Hơn nữa, một hệ thống trang bị tủ điện điều khiển PLC có màn hình cảm ứng HMI, điều khiển tự động sẽ đắt hơn hệ thống vận hành bằng tay gạt cơ học.

Lựa chọn đối tác cung cấp giải pháp xử lý nước uy tín và chuyên nghiệp

Hệ thống xử lý nước không phải là một cỗ máy có thể mua đứt bán đoạn. Nó là một khối vận hành liên tục, đòi hỏi sự theo dõi, bảo dưỡng, thay thế vật tư và xử lý sự cố trong suốt nhiều năm. Đặc biệt, khi hệ thống gặp sự cố hỏng hóc, rò rỉ áp lực, hay các chỉ tiêu nước xả thải môi trường không đáp ứng quy định, doanh nghiệp sẽ cần sự can thiệp lập tức từ chuyên gia. Những đơn vị cung cấp vật tư và dịch vụ Sửa chữa hệ thống xử lý nước thải, nước cấp chuyên nghiệp sẽ nhanh chóng đưa ra giải pháp khắc phục, đảm bảo hệ thống vận hành trơn tru trở lại.

Lifetec luôn sẵn sàng đồng hành cùng các doanh nghiệp. Chúng tôi không chỉ cung cấp thiết bị, mà còn mang đến dịch vụ tư vấn và thiết kế hệ thống xử lý nước toàn diện. Đội ngũ kỹ sư sẽ cùng bạn đánh giá chất lượng nước, tối ưu hóa bản vẽ thiết kế để vừa đạt tiêu chuẩn kỹ thuật khắt khe, vừa tối giảm hóa chi phí vận hành (OPEX) dài hạn.
