Hệ thống lọc nước bể bơi: Cấu tạo, Sơ đồ & Tiêu chuẩn vận hành

Khi đắm mình vào làn nước trong vắt, mát lạnh của một hồ bơi tuyệt đẹp giữa ngày hè oi ả, ít ai trong chúng ta dành thời gian để suy nghĩ về những công nghệ kỹ thuật phức tạp đang thầm lặng hoạt động bên dưới bề mặt. Sự thật là, để duy trì được sự trong trẻo, sạch khuẩn và an toàn tuyệt đối cho người bơi, không thể không nhắc đến vai trò mang tính sống còn của các thiết bị lọc. Các chuyên gia kỹ thuật và kiến trúc sư đều đồng tình rằng hệ thống lọc nước bể bơi vô cùng quan trọng khi tiến hành xây dựng công trình bơi lội. Dù đó là một tổ hợp công viên nước khổng lồ, một bể bơi thi đấu chuẩn Olympic, hay chỉ là một không gian thư giãn khiêm tốn tại sân vườn nhà bạn, việc thiếu vắng một cơ chế xử lý nước đạt chuẩn sẽ biến hồ bơi thành một ao tù ứ đọng chỉ sau vài ngày. Không chỉ dừng lại ở khâu lắp đặt ban đầu, hệ thống lọc nước bể bơi vô cùng quan trọng để nguồn nước được làm sạch thường xuyên, ngăn chặn sự sinh sôi của tảo, nấm mốc và các loại vi khuẩn gây bệnh da liễu, đường ruột. Trong bài viết chuyên sâu này, các chuyên gia đến từ Lifetec sẽ cùng bạn bóc tách từng chi tiết kỹ thuật, nguyên lý hoạt động, cách phân loại và những bí quyết tối ưu hóa hiệu suất của công nghệ làm sạch hồ bơi tiên tiến nhất hiện nay.

1. Tìm hiểu tổng quan về hệ thống lọc nước cho bể bơi

Một hệ thống lọc nước cho bể bơi không chỉ đơn thuần là một chiếc máy bơm và một bình chứa cát. Nó là một tổ hợp cơ điện phức tạp, được thiết kế dựa trên các tính toán thủy lực học khắt khe nhằm đảm bảo toàn bộ khối lượng nước trong hồ được luân chuyển, làm sạch và khử trùng liên tục trong một khoảng thời gian nhất định (thường được gọi là chu kỳ lọc - turnover rate). Chức năng cốt lõi của hệ thống này bao gồm ba yếu tố chính: lọc vật lý (loại bỏ cặn bẩn, tóc, lá cây, da chết), xử lý hóa học (cân bằng pH, tiêu diệt vi sinh vật) và tạo dòng chảy (tránh tình trạng nước chết ở các góc hồ).

Việc đầu tư bài bản ngay từ đầu không chỉ giúp tiết kiệm hàng chục triệu đồng tiền hóa chất xử lý nước mỗi năm mà còn kéo dài tuổi thọ của gạch ốp lát, thang inox và các phụ kiện dưới nước khác. Hơn thế nữa, chất lượng nước tốt mang lại trải nghiệm bơi lội tuyệt vời, bảo vệ mắt, tóc và làn da nhạy cảm của trẻ nhỏ trước các nguy cơ mắc bệnh ngoài da.

2. Cấu tạo chi tiết của một hệ thống lọc tiêu chuẩn

Để hiểu rõ cách nước được làm sạch, chúng ta cần "mổ xẻ" các thành phần cấu tạo nên hệ thống. Một trạm xử lý tiêu chuẩn thường bao gồm các thiết bị cốt lõi sau đây:

1. Máy bơm bể bơi (Pool Pump) - Trái tim của hệ thống

Nếu bình lọc là quả thận, thì máy bơm chính là trái tim bơm máu đi khắp cơ thể. Máy bơm có nhiệm vụ tạo ra lực hút, rút nước từ hồ thông qua các cổng thu nước đáy (Main drain) hoặc skimmer (hộp thu rác mặt), sau đó tạo áp lực đẩy dòng nước này đi qua bình lọc và trả về hồ. Một Thiết bị bơm chuyên dụng cho bể bơi thường được tích hợp sẵn một rổ lọc rác tiền xử lý (strainer basket) ngay phía trước cánh quạt (impeller) để chặn lại các vật thể lớn như lá cây, sỏi đá, tránh làm kẹt hoặc gãy cánh quạt động cơ.

2. Bình lọc (Pool Filter) - Quả thận tinh lọc

Sau khi đi qua bơm, nước mang theo các hạt cặn lơ lửng sẽ bị tống vào bình lọc. Hiện nay trên thị trường có 3 loại bình lọc phổ biến nhất:

• Bình lọc cát (Sand Filter): Là loại phổ biến và bền bỉ nhất. Nước được bơm từ trên xuống, đi qua một lớp cát thạch anh hoặc cát thủy tinh hoạt tính. Cát sẽ giữ lại các hạt bụi bẩn có kích thước từ 20 đến 40 micromet. Nước sạch sau đó chui qua các ống lược ở đáy bình và đi ra ngoài.
• Bình lọc Cartridge: Sử dụng các lõi lọc bằng vải polyester gấp nếp. Khả năng lọc tinh hơn cát (khoảng 10-15 micromet), không cần phải rửa ngược (backwash) tốn nước, rất phù hợp cho những không gian nhỏ hẹp.
• Bình lọc Đất sét tảo (Diatomaceous Earth - DE Filter): Đây là công nghệ lọc tinh khiết nhất trong ngành hồ bơi, có khả năng giữ lại các hạt chỉ từ 2-5 micromet. Bột DE phủ trên các lưới lọc hoạt động như một màng chắn siêu việt, mang lại làn nước trong vắt như pha lê, tuy nhiên chi phí bảo trì khá cao.

3. Hệ thống đường ống, phụ kiện âm bồn và Van điều khiển

Nước không thể tự di chuyển nếu thiếu một mạng lưới tuần hoàn. Mạng lưới này bao gồm các ống nhựa chịu áp lực (uPVC), các đầu trả nước (Return Inlets) được bố trí khéo léo để dòng chảy bao phủ toàn bộ hồ. Điểm nhấn kỹ thuật quan trọng trên các bình lọc cát chính là van đa cổng (Multiport Valve). Đây thực chất là một dạng van điều khiển lưu lượng nước thông minh, cho phép người vận hành chuyển đổi dễ dàng giữa 6 chức năng: Filter (lọc), Backwash (rửa ngược), Rinse (rửa xuôi), Waste (xả bỏ), Recirculate (tuần hoàn không qua bình lọc) và Closed (đóng hoàn toàn).

3. Phân loại hệ thống lọc nước bể bơi phổ biến hiện nay

Tùy thuộc vào diện tích quỹ đất, nhu cầu sử dụng và ngân sách đầu tư, các kiến trúc sư thường tư vấn hai trường phái thiết kế công nghệ chính:

Công nghệ lọc có đường ống (Truyền thống)

Đây là công nghệ kinh điển, trong đó toàn bộ thiết bị (bơm, bình lọc, máy điện phân, châm hóa chất) được đặt trong một phòng kỹ thuật (Pump room) cách xa hồ bơi. Hệ thống ống nước chằng chịt sẽ được đi ngầm dưới đáy và thành hồ. Ưu điểm của hệ thống lọc nước tuần hoàn bể bơi có đường ống là công suất cực lớn, khả năng lọc sạch sâu, dễ dàng tích hợp thêm các tính năng như máy cấp nhiệt (Heat pump), máy bơi ngược dòng hay sục massage Jacuzzi. Tuy nhiên, nó đòi hỏi phải có diện tích xây phòng kỹ thuật và thi công chống thấm ống ngầm cực kỳ cẩn thận.

Công nghệ lọc không đường ống (Máy lọc thông minh gác thành bể)

Được thiết kế dưới dạng một khối nguyên khối (Monoblock), thiết bị này treo trực tiếp lên thành bể bơi mà không cần khoan đục hay đi ống ngầm phức tạp. Bên trong lớp vỏ nhựa nguyên sinh kháng UV là sự tích hợp gọn gàng của bơm, túi lọc màng tinh, đèn LED và thang lên xuống. Đối với các hộ gia đình có quỹ đất hẹp, việc ứng dụng hệ thống lọc nước bể bơi mini dạng thông minh này là một giải pháp cứu cánh tuyệt vời, vừa tiết kiệm chi phí thi công, vừa hạn chế 100% rủi ro rò rỉ nước do nứt vỡ đường ống ngầm.

4. Ứng dụng hệ thống lọc nước theo quy mô bể bơi

Sự đa dạng về quy mô dẫn đến những yêu cầu thiết kế hệ thống hoàn toàn khác biệt. Khi tiến hành thi công các dự án, chúng ta cần phân định rõ chức năng và đối tượng sử dụng để lựa chọn công nghệ phù hợp nhất.

Khi thiết kế một hệ thống lọc nước bể bơi gia đình, tiêu chí hàng đầu thường là sự êm ái (chống ồn), dễ vận hành, tự động hóa cao và an toàn điện tuyệt đối. Gia chủ thường không có nhiều thời gian và kiến thức chuyên môn hóa học, do đó các bộ đo lường và châm hóa chất tự động (Auto Dosing) hay công nghệ khử trùng bằng điện phân muối (Salt Chlorinator) là lựa chọn lý tưởng. Nước hồ bơi gia đình sử dụng điện phân muối sẽ có vị mặn nhẹ như nước mắt, không gây khô da, đỏ mắt hay mùi hắc của Clo công nghiệp.

Ngược lại, đối với các khu resort, khách sạn hay công viên nước có hàng ngàn lượt khách mỗi ngày, hệ thống phải được thiết kế với độ dự phòng (Redundancy) cao. Bơm và bình lọc phải là loại công nghiệp cỡ lớn, hoạt động luân phiên 24/7. Thậm chí, lượng nước xả thải từ quá trình Backwash bình lọc của các siêu dự án này cũng lên tới hàng chục khối mỗi ngày, đòi hỏi phải được kết nối đồng bộ và có kế hoạch xử lý, Sửa chữa hệ thống xử lý nước thải định kỳ để không vi phạm các tiêu chuẩn xả thải môi trường của quốc gia.

5. Sơ đồ hệ thống lọc nước bể bơi và vòng tuần hoàn của nước

Để hình dung một cách trực quan nhất về cách thức dòng nước di chuyển, hãy cùng phân tích đường đi của một giọt nước khi đi qua sơ đồ hệ thống lọc nước bể bơi chuẩn mực trong bất kỳ dự án chuyên nghiệp nào:

1. Hút nước (Suction): Bơm hoạt động tạo áp suất âm, hút nước từ bề mặt hồ (qua Skimmer/Máng tràn) để thu gom váng bẩn, lá cây, dầu chống nắng; và hút từ đáy hồ (qua Main drain) để thu gom cặn nặng, đất cát chìm bên dưới.
2. Tiền lọc (Pre-filtration): Nước đi qua rổ lọc rác của máy bơm, bỏ lại rác thải lớn. Lớp chắn này đóng vai trò quan trọng trong việc bảo vệ trục bơm không bị kẹt.
3. Lọc tinh (Filtration): Dòng nước bị ép vào bình lọc cát dưới áp lực cao. Cát thạch anh sẽ tóm gọn các vi hạt lơ lửng, làm cho nước trong vắt trở lại.
4. Gia nhiệt (Heating - Tùy chọn): Nếu hồ bơi có máy cấp nhiệt (Heat pump), nước sẽ đi qua thiết bị trao đổi nhiệt Titanium để làm ấm trước khi trở lại hồ, giúp kéo dài thời gian sử dụng hồ bơi vào mùa đông.
5. Khử trùng (Disinfection): Nước đi qua đèn tia cực tím (UV) để bẻ gãy DNA của vi khuẩn, hoặc đi qua bộ châm Clo/Điện phân muối để hòa tan chất diệt khuẩn vào dòng nước.
6. Trả nước (Return): Dòng nước trong sạch, ấm áp và đã được khử trùng sẽ phun mạnh qua các mắt trả nước (Return jets) trở lại hồ, hoàn thành một chu kỳ tuần hoàn khép kín một cách hoàn hảo.

6. Hóa chất bể bơi và sự cân bằng hoàn hảo

Có một sự hiểu lầm rất phổ biến: "Chỉ cần hệ thống lọc tốt là nước sẽ tự động sạch". Thực tế, lọc vật lý chỉ giải quyết được phần "xác" (cặn bẩn), còn để giải quyết phần "hồn" (vi khuẩn, rêu tảo), chúng ta bắt buộc phải sử dụng hóa chất. Nước bể bơi là một môi trường hóa học nhạy cảm, đòi hỏi sự cân bằng của 4 yếu tố chính yếu:

• Độ pH (7.2 - 7.6): Đây là chỉ số quan trọng nhất. Nếu pH quá cao, nước sẽ bị đục, Clo mất tác dụng diệt khuẩn, và thiết bị dễ bị đóng cặn. Nếu pH quá thấp, nước mang tính axit sẽ ăn mòn thiết bị kim loại, làm xót mắt và khô da người bơi.
• Độ kiềm tổng (Total Alkalinity: 80 - 120 ppm): Đóng vai trò như một bộ đệm, giúp giữ cho độ pH không bị dao động đột ngột khi thời tiết thay đổi hoặc có nhiều người bơi.
• Clo dư tự do (Free Chlorine: 1.0 - 3.0 ppm): Tác nhân chính "săn lùng" và tiêu diệt vi khuẩn, virus, tảo trong nước. Dù công nghệ hiện đại đến đâu, một lượng Clo dư nhỏ vẫn luôn cần thiết để tạo màng bảo vệ trong nước.
• Độ cứng Canxi (Calcium Hardness): Nếu quá thấp, nước sẽ "ăn" vữa xi măng và gạch mosaic của hồ. Nếu quá cao, sẽ hình thành cáu cặn trắng trên thành hồ và trong đường ống. Để kiểm soát và xử lý hiện tượng cáu cặn đá vôi trong các hệ thống đường ống nước gia nhiệt, người ta thường ứng dụng các chất ức chế cáu cặn chuyên dụng như Hóa chất Kinglee.

Để duy trì các thông số này, người vận hành cần trang bị các công cụ kiểm tra (test kit) quang phổ hoặc thuốc thử chuẩn xác, ví dụ như các bộ test uy tín từ Hóa chất Hach để đo lường nồng độ hóa chất mỗi ngày. Việc châm hóa chất cảm tính là nguyên nhân hàng đầu dẫn đến hiện tượng sốc hóa chất, gây ngộ độc hoặc kích ứng da nghiêm trọng cho người sử dụng.

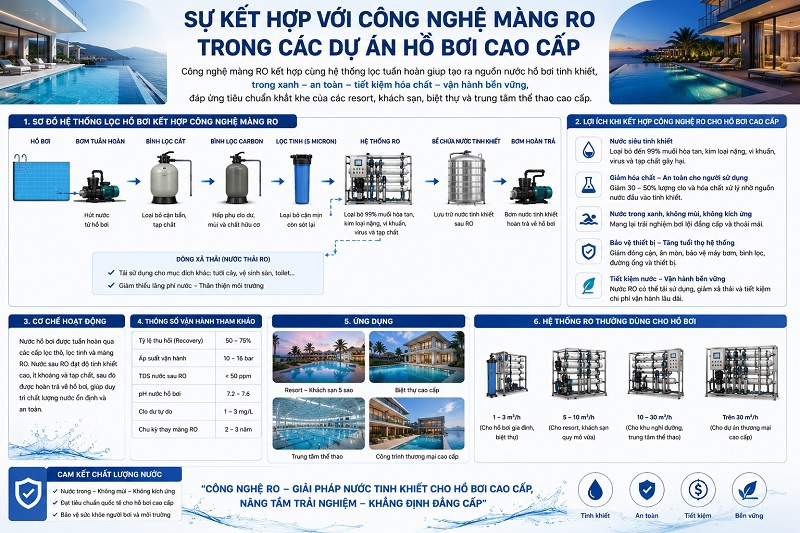

7. Sự kết hợp với công nghệ màng RO trong các dự án hồ bơi cao cấp

Trong một số trường hợp đặc biệt, đặc biệt là tại các khu nghỉ dưỡng siêu sang, hồ bơi nước mặn nhân tạo, hoặc khi nguồn nước cấp ban đầu (nước giếng khoan, nước sông) bị nhiễm kim loại nặng, asen, hoặc độ cứng quá cao, việc châm hóa chất thông thường là không đủ để tạo ra môi trường nước hoàn mỹ. Nguồn nước cấp (makeup water) trước khi đưa vào hồ bơi phải được tinh lọc qua một trạm xử lý nước chuyên nghiệp để đạt chuẩn an toàn tuyệt đối.

Lúc này, công nghệ thẩm thấu ngược được ứng dụng một cách triệt để. Nước thô sẽ được bơm qua các cuộn màng lọc ro công nghiệp để loại bỏ 99.9% ion kim loại, muối khoáng và tạp chất siêu vi, tạo ra nguồn nước nền siêu tinh khiết. Sau đó, nước tinh khiết này mới được pha trộn với muối khoáng nhân tạo (như muối biển Chết, muối khoáng Onsen) để tạo ra môi trường bơi lội trị liệu sức khỏe đỉnh cao. Trong quá trình vận hành hệ thống lọc nước cấp này, màng thẩm thấu ngược có thể bị tắc nghẽn bởi các tinh thể vô cơ bám dính. Do đó việc bảo trì định kỳ bằng Hóa chất rửa màng RO là bước không thể thiếu để khôi phục lưu lượng và giữ cho hệ thống sản xuất nước cấp luôn hoạt động bền bỉ, tiết kiệm điện năng cũng như chi phí thay thế màng lọc mới.

8. Hướng dẫn vận hành, bảo trì và thay thế vật tư định kỳ

Hệ thống lọc nước hồ bơi có thể hoạt động bền bỉ 10 đến 15 năm nếu được chăm sóc đúng cách và kiểm tra định kỳ. Dưới đây là những nguyên tắc vàng trong quá trình bảo trì mà bất kỳ kỹ thuật viên hay chủ nhà nào cũng cần phải nắm vững:

• Thực hiện Rửa ngược (Backwash) đúng lúc: Đừng rửa bình lọc cát theo cảm tính hay theo một chu kỳ thời gian cố định. Hãy nhìn vào đồng hồ đo áp suất (Pressure Gauge) gắn trên van đa cổng. Khi áp suất tăng từ 10-15 PSI so với mức áp suất sạch ban đầu, đó là lúc cặn bẩn đã bít kín lớp cát. Bạn cần tắt bơm, chuyển van sang chế độ Backwash từ 2-3 phút cho đến khi thấy nước trong kính ngắm (Sight glass) trong vắt, sau đó chuyển sang chế độ Rinse khoảng 30-60 giây để ổn định lại lớp cát trước khi quay về chế độ Filter bình thường. Việc này sẽ xả toàn bộ rác bẩn ra đường thoát nước thải.
• Vệ sinh rổ lọc rác thường xuyên: Rổ lọc rác của máy bơm và giỏ Skimmer cần được kiểm tra, đổ rác và xịt rửa ít nhất 1-2 lần/tuần, đặc biệt là vào mùa thu khi lá rụng nhiều. Rác đầy sẽ làm cản trở dòng chảy, gây hiện tượng xâm thực (cavitation) làm cháy động cơ bơm nhanh chóng.
• Thay thế vật liệu lọc: Lớp cát thạch anh bên trong bình lọc không sử dụng được vĩnh viễn. Sau khoảng 3-5 năm, các hạt cát bị nước mài mòn, mất đi các góc cạnh sắc nhọn và khả năng giữ cặn sẽ suy giảm trầm trọng (hiện tượng cát bị trơ). Chủ hồ bơi cần liên hệ các đơn vị cung cấp vật tư xử lý nước để tiến hành hút cát cũ ra, vệ sinh ống lược và thay thế lớp vật liệu lọc mới (cát thạch anh, hoặc cao cấp hơn là hạt thủy tinh hoạt tính AFM) để khôi phục sức mạnh làm sạch tối đa của hệ thống.

9. Tầm quan trọng của việc thiết kế và lựa chọn đối tác thi công uy tín

Xây dựng một hồ bơi là một khoản đầu tư tài chính không hề nhỏ, có thể lên tới hàng trăm triệu hoặc hàng tỷ đồng. Nhiều chủ đầu tư vì muốn tiết kiệm chi phí đã lựa chọn những đơn vị thi công không chuyên, tự ý cắt giảm công suất máy bơm, sử dụng đường ống quá nhỏ so với lưu lượng, hoặc bố trí sai vị trí các đầu trả nước. Hậu quả là nước hồ luôn bị đục, góc hồ đóng rêu xanh do dòng chảy không tới, và chi phí khắc phục, đập phá sửa chữa sau này lớn gấp nhiều lần số tiền tiết kiệm được ban đầu.

Một hệ thống lọc nước hoàn hảo phải bắt đầu từ một bản vẽ thiết kế thủy lực học chính xác. Việc xác định thời gian luân chuyển nước (Turnover time - ví dụ: 4 giờ/lần cho hồ bơi công cộng, 6-8 giờ/lần cho hồ gia đình) sẽ quyết định lưu lượng cần thiết của bơm và diện tích bề mặt lọc của bình cát. Kích thước đường ống hút (suction pipe) luôn phải lớn hơn hoặc bằng đường ống trả (return pipe) để đảm bảo bơm không bị "đói nước". Vận tốc dòng chảy trong ống cũng phải được giới hạn dưới 1.5 m/s ở đường hút và 2.5 m/s ở đường đẩy để tránh gây ra tiếng ồn khó chịu và tổn thất áp suất ma sát, giúp hệ thống vận hành êm ái và tiết kiệm điện năng tối đa.

Vì vậy, việc tìm đến các chuyên gia có năng lực thực sự để nhận tư vấn và thiết kế hệ thống xử lý nước bài bản ngay từ giai đoạn đặt móng là điều kiện tiên quyết. Các kỹ sư chuyên ngành sẽ phác thảo bản vẽ công nghệ P&ID chi tiết, lựa chọn thiết bị từ các thương hiệu hàng đầu thế giới, đồng thời tính toán chi phí vận hành (điện năng, hóa chất) dài hạn để chủ đầu tư có cái nhìn tổng quan và chuẩn xác nhất trước khi bắt tay vào thi công.

Kết luận

Như vậy, chúng ta đã cùng nhau khám phá một bức tranh toàn cảnh, sâu sắc về những cỗ máy thầm lặng đang ngày đêm giữ gìn sự trong trẻo cho các hồ bơi. Có thể khẳng định một cách mạnh mẽ rằng, công nghệ lọc không chỉ là một phần phụ trợ, mà chính là trái tim và lá phổi của mọi công trình bơi lội. Việc nhận thức đúng đắn vai trò của việc xử lý nước, đầu tư một hệ thống thiết kế chuẩn mực, thiết bị chất lượng cao, kết hợp cùng quy trình bảo dưỡng hóa học nghiêm ngặt sẽ mang lại những phút giây thư giãn tuyệt vời. Hơn hết, nó giúp đảm bảo an toàn tuyệt đối cho sức khỏe con người, tối ưu hóa chi phí vận hành và bảo vệ giá trị đầu tư bền vững cho doanh nghiệp và không gian sống của gia đình bạn trong suốt nhiều thập kỷ tới.
