Hạt nhựa ionit lưỡng tính (Mixed Bed) | Nguyên lý và ứng dụng trong sản xuất nước siêu tinh khiết

Giải pháp kỹ thuật cho công đoạn xử lý cuối cùng này là sử dụng hạt nhựa ionit lưỡng tính, thường được biết đến dưới tên thương mại là Hạt Mixed Bed (Hạt hỗn hợp). Đây là vật liệu thiết yếu để nâng điện trở suất của nước lên mức giới hạn lý thuyết (18.2 MΩ·cm ở 25°C).

Bài viết này cung cấp thông tin kỹ thuật chi tiết về cấu tạo, cơ chế hoạt động và các lưu ý vận hành đối với hạt nhựa Mixed Bed.

1. Định nghĩa và cấu tạo hạt nhựa ionit lưỡng tính

Về mặt hóa học, ionit lưỡng tính (Amphoteric Ion Exchanger) là các polyelectrolyte (chất điện ly cao phân tử) có chứa đồng thời cả nhóm chức axit và nhóm chức bazo trên cùng một mạch polymer hoặc trong cùng một cấu trúc hạt. Chúng có khả năng tham gia phản ứng trao đổi cả cation và anion tùy thuộc vào điều kiện pH của môi trường.

Trong ứng dụng xử lý nước công nghiệp thực tế, thuật ngữ "hạt nhựa lưỡng tính" thường được dùng để chỉ hạt mixed bed.

Hạt Mixed Bed không phải là một loại hạt đơn nhất có hai tính năng, mà là một hỗn hợp vật lý được trộn sẵn giữa hai loại hạt nhựa trao đổi ion riêng biệt:

Hạt nhựa Cation axit mạnh (Ở dạng H+).

Hạt nhựa Anion bazo mạnh (Ở dạng OH-).

Tỷ lệ phối trộn thông thường là 40% Cation: 60% Anion (theo thể tích) để đảm bảo cân bằng năng lực trao đổi ion, do dung lượng trao đổi của hạt Anion thường thấp hơn hạt Cation.

2. Nguyên lý hoạt động

Khác với hệ thống khử khoáng hai bậc (nước đi qua cột Cation rồi mới đến cột Anion), trong cột lọc Mixed Bed, nước tiếp xúc đồng thời với cả hai loại hạt nhựa.

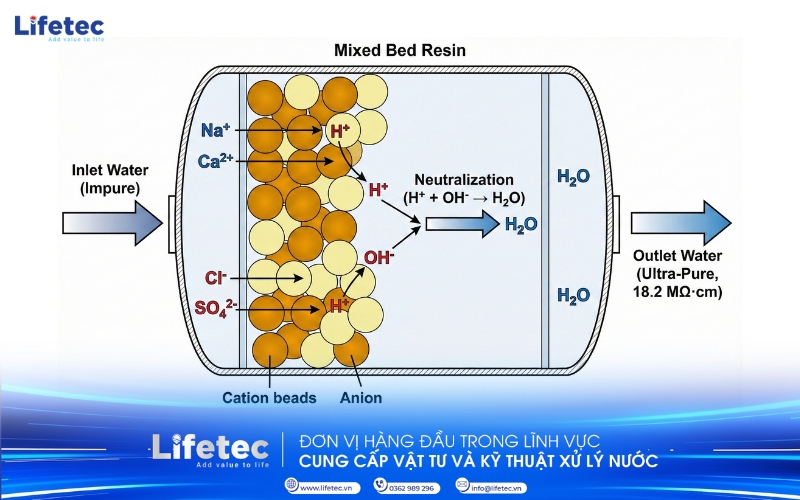

Cơ chế phản ứng diễn ra như sau:

Khi dòng nước chứa tạp chất đi vào lớp hạt hỗn hợp, hạt Cation sẽ hấp phụ các cation kim loại (Ca²⁺, Mg²⁺, Na⁺...) và giải phóng ion Hydro (H⁺).

Đồng thời, hạt Anion lân cận sẽ hấp phụ các anion gốc axit (Cl⁻, SO₄²⁻, SiO₂...) và giải phóng ion Hydroxyl (OH⁻).

Các ion H⁺ và OH⁻ vừa được giải phóng sẽ ngay lập tức kết hợp với nhau để tạo thành phân tử nước trung tính.

Phương trình phản ứng tổng quát:

H+ (từ hạt Cation) + OH- (từ hạt Anion) -> H₂O

Quá trình này được gọi là Polishing (Khử khoáng triệt để/Đánh bóng nước). Do phản ứng trung hòa tạo nước diễn ra liên tục trong cột, cân bằng phản ứng luôn dịch chuyển theo chiều thuận, giúp loại bỏ hiệu quả các ion có nồng độ thấp còn sót lại sau các cấp lọc trước đó.

3. Các thông số kỹ thuật đạt được khi sử dụng mixed bed

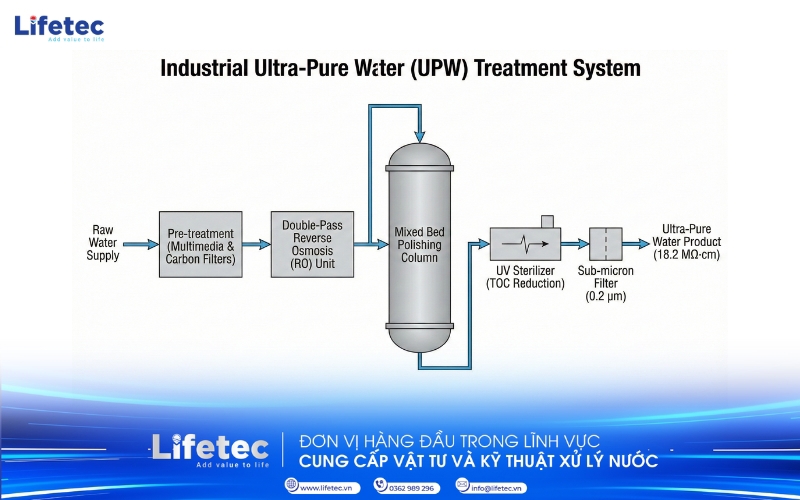

Việc sử dụng hạt Mixed Bed ở công đoạn cuối của hệ thống xử lý nước (thường là sau hệ thống RO 2 cấp hoặc sau hệ thống DI Cation-Anion) mang lại các chỉ tiêu kỹ thuật vượt trội:

3.1. Điện trở suất (Resistivity) cao

Nước sau khi qua cột Mixed Bed có thể đạt điện trở suất từ 10 đến 18.2 MΩ·cm (ở 25°C). Đây là chỉ tiêu quan trọng nhất đánh giá độ tinh khiết của nước trong các ứng dụng công nghệ cao.

3.2. Độ dẫn điện (Conductivity) cực thấp

Tương ứng với điện trở suất cao, độ dẫn điện của nước đầu ra thường < 0.1 µS/cm, tiến gần đến độ dẫn điện lý thuyết của nước tinh khiết tuyệt đối (0.055 µS/cm ở 25°C).

3.3. Loại bỏ Silic và ổn định pH

Hạt Anion bazo mạnh trong hỗn hợp giúp loại bỏ hiệu quả Silic hòa tan (SiO₂) và khí CO₂. Đồng thời, do cơ chế tự trung hòa H⁺ và OH⁻, pH của nước đầu ra luôn duy trì ổn định ở mức trung tính (~7.0).

4. Ứng dụng công nghiệp

Hạt nhựa Mixed Bed là yêu cầu bắt buộc trong các quy trình sản xuất cần sử dụng nước siêu tinh khiết:

Công nghiệp Bán dẫn & Vi điện tử: Sử dụng nước UPW để rửa các wafer bán dẫn, bo mạch in (PCB) nhằm ngăn ngừa hiện tượng đoản mạch hoặc lỗi sản phẩm do tạp chất ion.

Y tế và Dược phẩm: Sản xuất nước pha tiêm (WFI), nước dùng trong phòng thí nghiệm phân tích, nước chạy thận nhân tạo.

Nhà máy nhiệt điện: Cấp nước bổ sung cho lò hơi áp suất cao và tuabin hơi nước để ngăn ngừa cáu cặn silica và ăn mòn đường ống.

5. Lưu ý về vận hành

Vấn đề kỹ thuật lớn nhất khi sử dụng hạt Mixed Bed là quy trình hoàn nguyên (tái sinh) khi hạt bão hòa.

5.1. Khó khăn trong tái sinh tại chỗ

Do hạt Cation và Anion được trộn lẫn, không thể sử dụng cùng một loại hóa chất (axit hoặc bazo) để tái sinh cả hai loại hạt cùng lúc.

Quy trình tái sinh đòi hỏi bước tách lớp hạt nhựa bên trong cột. Quy trình này dựa trên sự chênh lệch tỷ trọng giữa hạt Cation (nặng hơn, nằm dưới) và hạt Anion (nhẹ hơn, nằm trên) khi thực hiện rửa ngược. Sau khi tách lớp, dung dịch axit sẽ được cấp vào từ đáy để tái sinh lớp Cation, và dung dịch xút được cấp vào từ trên để tái sinh lớp Anion. Sau đó, cần dùng khí nén để trộn đều lại hai lớp hạt.

Quá trình này phức tạp, tốn thời gian và yêu cầu thiết bị chuyên dụng cũng như kỹ năng vận hành cao.

5.2. Sử dụng hạt Mixed Bed dùng một lần (Ready-to-use)

Để đơn giản hóa vận hành, nhiều hệ thống quy mô nhỏ và vừa hiện nay ưu tiên sử dụng loại hạt Mixed Bed dùng một lần (Virgin Mixed Bed Resin).

Đây là loại hạt đã được nhà sản xuất hoàn nguyên sẵn ở dạng H+/OH- và trộn đều. Người sử dụng chỉ cần nạp vào cột và vận hành. Khi chất lượng nước đầu ra không đạt yêu cầu (điện trở suất giảm dưới mức cài đặt), toàn bộ lượng hạt cũ sẽ được thay thế bằng hạt mới thay vì thực hiện quy trình tái sinh tại chỗ.

Hạt nhựa ionit lưỡng tính (Mixed Bed) là vật liệu lọc kỹ thuật cao, đóng vai trò quyết định trong công đoạn khử khoáng cuối cùng để tạo ra nước siêu tinh khiết.

Việc lựa chọn giữa phương án lắp đặt hệ thống tái sinh phức tạp hay sử dụng phương án thay thế hạt định kỳ cần căn cứ vào tính toán chi phí đầu tư (CAPEX), chi phí vận hành (OPEX) và yêu cầu cụ thể về công suất của từng nhà máy.
