Cách tính số màng RO và vỏ màng cho hệ thống công nghiệp

Khi thiết kế hoặc nâng cấp một hệ thống lọc RO công suất lớn, câu hỏi đầu tiên của kỹ sư và chủ đầu tư thường là: "Cần bao nhiêu màng RO và bao nhiêu vỏ màng để đạt đúng công suất?" Tính thiếu thì hệ thống không đủ nước, áp suất vận hành cao, màng nhanh bẩn. Tính thừa thì đội chi phí đầu tư và chi phí thay thế về sau.

Bài viết này hướng dẫn cách tính theo từng bước, kèm ví dụ cụ thể cho hệ thống RO công nghiệp công suất 50 m³/h, để bạn có thể áp dụng trực tiếp cho dự án của mình.

1. Các thông số đầu vào cần có

Trước khi tính, bạn cần thu thập đủ các dữ liệu sau:

• Công suất nước sản phẩm (permeate) yêu cầu (m³/h hoặc m³/ngày).
• Chất lượng nước cấp: nguồn nước (giếng khoan, nước máy, nước mặt, nước thải sau xử lý, nước biển), TDS, SDI, độ đục, sắt, mangan, silica, độ cứng.
• Nhiệt độ nước thấp nhất và cao nhất trong năm.
• Tỷ lệ thu hồi (recovery) mục tiêu, thường 70–85% với nước lợ.
• Loại màng và diện tích màng: phổ biến nhất là màng 8040 (đường kính 8 inch, dài 40 inch).

2. 5 bước tính số lượng màng RO và vỏ màng

Bước 1: Xác định lưu lượng nước cấp và nước thải

Từ công suất nước sản phẩm và tỷ lệ thu hồi, tính lưu lượng cấp vào màng:

• Lưu lượng cấp: Qf = Qp / R
• Lưu lượng nước thải (concentrate): Qc = Qf − Qp

Trong đó Qp là lưu lượng nước sản phẩm, R là tỷ lệ thu hồi (ví dụ 75% = 0,75).

Bước 2: Chọn lưu lượng thiết kế trung bình (flux)

Flux là lượng nước sản phẩm qua mỗi mét vuông màng trong một giờ, đơn vị LMH (L/m².h). Flux càng cao thì cần ít màng hơn, nhưng màng càng dễ bám bẩn và phải chạy áp suất cao. Giá trị tham khảo theo nguồn nước cấp:

Lưu ý: đây là khoảng tham khảo, giá trị cuối cùng cần theo khuyến nghị của nhà sản xuất màng và kết quả phân tích nước thực tế.

Bước 3: Tính tổng số màng RO

Công thức:

N = Qp (L/h) / (Flux (LMH) × S)

Trong đó S là diện tích hoạt động của một màng. Màng 8040 thông dụng có diện tích khoảng 37 m² (400 ft²) hoặc 41 m² (440 ft²), còn màng 4040 khoảng 7,2 m². Hãy luôn dùng đúng diện tích trong datasheet của model màng bạn chọn. Kết quả tính được cần làm tròn lên.

Bước 4: Tính số vỏ màng (pressure vessel)

Số vỏ màng = N / số màng trên mỗi vỏ, làm tròn lên. Với nước lợ, vỏ 6 màng là lựa chọn phổ biến nhất, vỏ 7 hoặc 8 màng cũng được dùng để tiết kiệm diện tích lắp đặt. Với nước biển thường dùng vỏ 6–7 màng. Sau khi làm tròn số vỏ, hãy tính lại tổng số màng và flux thực tế.

Khi chọn vỏ màng RO, cần chú ý thêm áp suất làm việc của vỏ: loại 300 psi cho nước lợ áp thấp, 450–600 psi cho nước lợ áp cao, 1000–1200 psi cho nước biển.

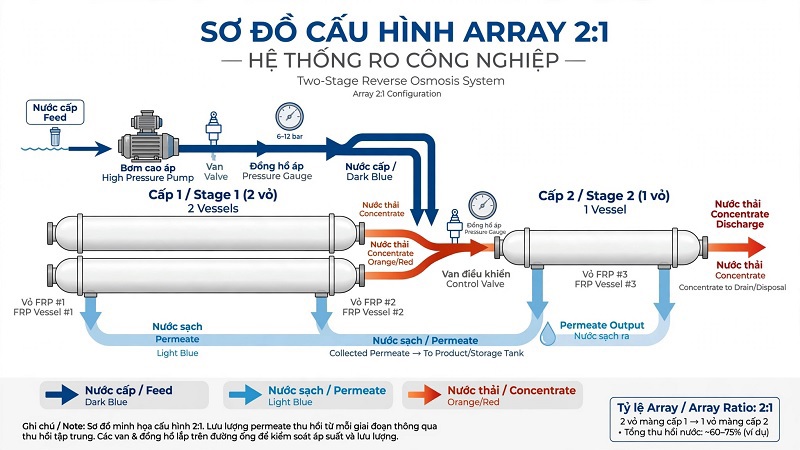

Bước 5: Chọn cấu hình sắp xếp vỏ màng (array)

Cấu hình sắp xếp quyết định tỷ lệ thu hồi và tốc độ dòng chảy qua từng màng. Quy tắc thực tế:

• Một cấp (single stage): thu hồi khoảng 50% với vỏ 6 màng.
• Hai cấp tỷ lệ 2:1: thu hồi khoảng 70–80%.
• Ba cấp tỷ lệ 4:2:1 hoặc 3:2:1: thu hồi khoảng 85–90%.

Mỗi cấp sau có số vỏ giảm dần để giữ tốc độ dòng chảy đủ lớn, hạn chế đóng cặn và bám bẩn ở phần nước thải đã được cô đặc.

3. Ví dụ tính toán hệ thống RO 50 m³/h

Dữ liệu đầu vào: công suất nước sản phẩm 50 m³/h, tỷ lệ thu hồi 75%, nước giếng khoan đã qua lọc (SDI < 3), flux thiết kế 20 LMH, màng 8040 diện tích 37 m², vỏ 6 màng.

Kết luận: hệ thống cần 72 màng RO 8040 lắp trong 12 vỏ màng 6 màng, chia thành hai cấp 8:4.

4. Kiểm tra lại thiết kế

Sau khi có số lượng sơ bộ, cần đối chiếu với các giới hạn vận hành của màng 8040 (theo hướng dẫn phổ biến của nhà sản xuất):

• Lưu lượng cấp tối đa mỗi vỏ: khoảng 17 m³/h (75 gpm). Trong ví dụ, cấp 1 chạy 66,7 / 8 ≈ 8,3 m³/h mỗi vỏ nên đạt yêu cầu.
• Lưu lượng nước thải tối thiểu mỗi vỏ: khoảng 3,6 m³/h (16 gpm). Ở cấp 2, nước thải 16,7 / 4 ≈ 4,2 m³/h mỗi vỏ nên đạt yêu cầu.
• Tỷ lệ thu hồi trên mỗi màng: không nên vượt khoảng 15%.
• Tổn thất áp suất: khoảng 1 bar trên mỗi màng và 3,5 bar trên mỗi vỏ là giới hạn trên.
• Chênh lệch flux giữa các cấp: cấp 1 thường có flux cao hơn cấp 2, cần kiểm tra không vượt giới hạn theo nguồn nước.

Để có kết quả chính xác, hãy chạy mô phỏng bằng phần mềm của nhà sản xuất màng như ROSA, IMSDesign hoặc WAVE. Tham khảo thêm các dòng màng RO công nghiệp để chọn model phù hợp với nguồn nước của bạn.

Hiệu chỉnh theo nhiệt độ và tuổi thọ màng

• Nhiệt độ: công suất màng thay đổi khoảng 2–3% mỗi 1°C. Nếu nước mùa đông xuống 15°C, lượng nước sản phẩm có thể giảm khoảng 25% so với 25°C. Hãy thiết kế theo nhiệt độ thấp nhất hoặc chấp nhận tăng áp suất bơm.
• Suy giảm theo thời gian: màng bị bám bẩn và lưu lượng giảm dần, thường lấy hệ số dự phòng 10–15% sau 3 năm vận hành.
• Dự phòng mở rộng: nên chừa sẵn vị trí để lắp thêm vỏ hoặc thêm màng cho nhu cầu tăng công suất sau này.

5. Những sai lầm thường gặp khi tính toán

• Chọn flux quá cao để giảm chi phí đầu tư ban đầu, dẫn đến màng nhanh bẩn, tần suất rửa hóa chất dày và tuổi thọ màng ngắn.
• Bỏ qua chất lượng nước cấp: cùng một công suất, nước giếng và nước mặt cần số màng chênh lệch đáng kể.
• Không làm tròn số vỏ rồi tính lại flux: số màng thực tế khác số màng lý thuyết sẽ làm thay đổi toàn bộ thông số vận hành.
• Chọn sai áp suất làm việc của vỏ màng: vỏ 300 psi dùng cho hệ thống chạy áp cao là rủi ro an toàn nghiêm trọng.
• Không tính theo nhiệt độ thấp nhất: hệ thống chạy tốt mùa hè nhưng thiếu nước mùa đông.
• Bỏ qua lưu lượng nước thải tối thiểu của cấp cuối, gây đóng cặn và tắc nghẽn cục bộ.

6. Câu hỏi thường gặp

Một màng RO 8040 cho bao nhiêu nước?

Với diện tích 37 m² và flux 20 LMH, một màng cho khoảng 0,74 m³/h nước sản phẩm. Con số thực tế phụ thuộc vào nguồn nước, nhiệt độ và áp suất vận hành.

Nên chọn vỏ màng 6 màng hay 7, 8 màng?

Vỏ 6 màng là tiêu chuẩn phổ biến, dễ thay thế và kiểm soát tổn thất áp suất tốt. Vỏ 7–8 màng giúp giảm số vỏ, số kết nối đường ống và diện tích lắp đặt, nhưng cần bơm đủ áp và kiểm tra kỹ tổn thất áp suất trên mỗi vỏ.

Khi nào cần dùng hệ thống RO ba cấp?

Khi cần tỷ lệ thu hồi trên 80–85%, ví dụ để giảm lượng nước thải hoặc tiết kiệm nước trong khu vực khan hiếm. Lúc này cần kiểm soát chặt silica, độ cứng và dùng hóa chất chống cặn phù hợp.

Có thể tự tính hay cần dùng phần mềm?

Công thức trong bài giúp bạn ước lượng nhanh số màng và vỏ ở giai đoạn sơ bộ. Trước khi chốt đặt hàng, hãy chạy mô phỏng bằng phần mềm của nhà sản xuất để kiểm tra áp suất, chất lượng nước sản phẩm và nguy cơ đóng cặn.
