Trong kỷ nguyên công nghiệp hóa hiện đại, diện tích đất xây dựng cho các trạm xử lý nước thải ngày càng trở nên đắt đỏ và khan hiếm. Các giải pháp lắng truyền thống với bể lắng tròn hay bể lắng đứng đòi hỏi không gian rất lớn để đảm bảo thời gian lưu cần thiết cho bông cặn lắng xuống. Để giải quyết triệt để vấn đề này, công nghệ bể lắng Lamella đã ra đời như một bước tiến đột phá, giúp tối ưu hóa diện tích mà vẫn đảm bảo hiệu suất tách pha rắn - lỏng vượt trội. Tại Lifetec, chúng tôi coi đây là một trong những công cụ đắc lực nhất trong chuỗi công nghệ xử lý nước tiên tiến. Bài viết này sẽ cung cấp cẩm nang chi tiết từ A-Z về Bể lắng Lamella, từ cơ sở lý thuyết đến kinh nghiệm thiết kế thực chiến.
1. Bể lắng Lamella là gì? Định nghĩa và bản chất công nghệ
Bể lắng Lamella là gì? Đây là một loại bể lắng cao tốc được thiết kế dựa trên nguyên lý lắng tầng mỏng (laminar flow). Thay vì để bông cặn lắng tự do trong một khoảng không gian lớn, hệ thống Lamella sử dụng các tấm vách nghiêng (tấm lắng) xếp chồng lên nhau, chia bể thành hàng chục, hàng trăm ngăn lắng song song với khoảng cách rất nhỏ.
Nhờ cấu trúc các tấm lắng Lamella nghiêng (thường từ 55 - 60 độ), quãng đường mà bông cặn cần rơi để chạm vào bề mặt lắng được rút ngắn xuống chỉ còn vài centimet thay vì vài mét như bể truyền thống. Điều này làm cho tốc độ lắng tăng lên gấp bội, giúp công trình đạt hiệu suất tách cặn tối đa ngay cả khi diện tích mặt bằng chỉ bằng 1/5 đến 1/10 so với bể lắng thông thường. Đây là một thành phần thiết yếu trong các Giải pháp xử lý nước đòi hỏi sự tinh gọn và hiệu quả.

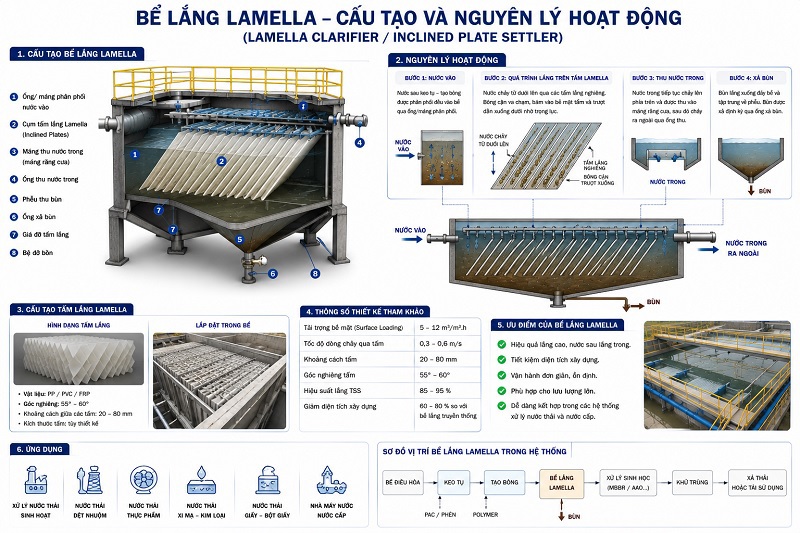

2. Cấu tạo Bể lắng Lamella: Những thành phần cốt lõi
Để vận hành ổn định, cấu tạo Bể lắng Lamella cần được thiết kế đồng bộ với các thành phần kỹ thuật sau:
- Vùng phân phối nước: Nước sau quá trình keo tụ tạo bông được đưa vào bể thông qua các ống phân phối hoặc máng răng cưa để đảm bảo dòng chảy ổn định, không làm vỡ bông cặn.
- Tấm lắng Lamella: Đây là linh hồn của bể. Thường được làm từ nhựa PP/PVC hoặc Composite dạng sóng, xếp nghiêng để tối ưu hóa diện tích lắng hiệu dụng.
- Máng thu nước trong: Bố trí ở phía trên cùng của bể để thu lượng nước sạch đã tách cặn trước khi chuyển sang công đoạn xử lý tiếp theo như lọc qua lớp cát lọc nước tiêu chuẩn.
- Phễu chứa cặn (Hố thu bùn): Nằm ở đáy bể, nơi các bông cặn sau khi trượt xuống tấm nghiêng sẽ tập trung về đây để xả ra ngoài bằng bơm hoặc van xả tự động.
3. Nguyên lý hoạt động và Cơ chế lắng
Nguyên lý hoạt động của hệ thống này dựa trên định luật Stokes về sự lắng của hạt trong chất lưu. Khi dòng nước đi vào các tấm lắng Lamella, nó sẽ chia thành nhiều dòng chảy song song ở chế độ dòng chảy tầng (laminar flow).
Các hạt cặn lơ lửng, khi chạm vào bề mặt tấm nghiêng, sẽ mất động năng và trượt dọc theo tấm này rơi xuống hố thu bùn. Nhờ góc nghiêng 55-60 độ, quá trình tự làm sạch bề mặt tấm lắng xảy ra liên tục, ngăn ngừa hiện tượng tích tụ cặn bẩn bám dính. Các hệ thống này thường được tích hợp cùng với các Vật tư xử lý nước chuyên dụng để đảm bảo độ bền trong môi trường hóa chất.
4. Tính toán Bể lắng Lamella chuẩn kỹ sư
Công tác tính toán Bể lắng Lamella không thể thực hiện qua loa. Sai số nhỏ trong thiết kế sẽ dẫn đến việc bông cặn bị trôi ra theo nước sau lắng. Các kỹ sư cần thực hiện qua 3 bước:
Bước 1: Tính toán diện tích lắng hiệu dụng
Diện tích lắng hiệu dụng không phải là diện tích mặt đất chiếm chỗ, mà là tổng diện tích bề mặt của các tấm lắng. Công thức tính dựa trên lưu lượng (Q) và vận tốc lắng tối thiểu (vs) của bông cặn mục tiêu.
Bước 2: Thiết lập góc nghiêng và khoảng cách tấm
Khoảng cách tấm (từ 50-80mm) và góc nghiêng (55-60 độ) phải được tối ưu hóa. Nếu tấm quá sát, cặn dễ gây tắc nghẽn; nếu quá xa, hiệu suất tách cặn sẽ giảm.
Bước 3: Kiểm soát chế độ thủy lực
Việc tính toán số Reynolds (Re) để đảm bảo dòng chảy duy trì ở chế độ dòng chảy tầng (laminar) là bắt buộc. Nếu Re > 500, dòng chảy chuyển sang chế độ xoáy (turbulent), các bông cặn sẽ bị cuốn theo dòng nước thay vì lắng xuống.
Một lưu ý quan trọng: Nếu nước sau bể lắng Lamella cần được tái sử dụng cao cấp, ví dụ như cấp cho lò hơi, cần bổ sung thêm các bộ lọc tinh chứa than hoạt tính để khử màu và mùi, hoặc các cột trao đổi ion sử dụng Hạt nhựa trao đổi ion Samyang để loại bỏ độ cứng.
5. So sánh: Tại sao nên chọn Lamella thay vì lắng tròn?
Sự so sánh giữa lắng Lamella và bể lắng truyền thống (lắng đứng/lắng tròn) giúp chủ đầu tư có cái nhìn rõ ràng:
| Tiêu chí | Bể lắng truyền thống | Bể lắng Lamella |
|---|---|---|
| Diện tích sử dụng | Rất lớn | Rất nhỏ (tiết kiệm 80%) |
| Hiệu suất tách cặn | Trung bình | Cao (do diện tích lắng ảo lớn) |
| Thời gian lắng | Lâu | Rất nhanh |
| Bảo trì | Dễ | Cần súc rửa tấm nghiêng định kỳ |
6. Ứng dụng của Bể lắng Lamella trong thực tế
Hệ thống này được ứng dụng rộng rãi trong:
- Xử lý nước cấp: Tách bùn đất sau quá trình keo tụ.
- Xử lý nước thải công nghiệp: Đặc biệt là nước thải xi mạ, dệt nhuộm, chế biến khoáng sản.
- Xử lý nước thải giấy: Tách bột giấy lơ lửng.
Đối với hệ thống đòi hỏi nước đầu ra tinh khiết như sản xuất điện tử hoặc thực phẩm, nước sau Lamella thường được ép qua các bộ lọc tinh dùng lõi lọc cartridge 5 micron. Sau đó, nếu cần khử muối, nước sẽ được đẩy vào hệ thống RO với các màng RO công suất lớn đặt trong các vỏ màng RO áp suất cao bằng inox hoặc composite.
7. Hướng dẫn thiết kế bản vẽ Bể lắng Lamella
Một bản vẽ Bể lắng Lamella chuyên nghiệp cần thể hiện rõ ràng:
- Phần bể chứa (bằng bê tông hoặc thép): Cần chỉ rõ độ dốc đáy phễu thu cặn (thường > 60 độ).
- Khung giá đỡ tấm lắng: Phải đảm bảo khả năng chịu lực vì khi vận hành, bùn bám vào tấm lắng sẽ tăng trọng lượng đáng kể.
- Hệ thống phân phối nước đầu vào: Cần có tấm chắn dòng (baffle) để triệt tiêu năng lượng nước.
- Vị trí đặt hệ thống rửa ngược: Cần có đường ống dẫn nước áp lực cao để phun rửa tấm lắng định kỳ.
8. Bảo dưỡng và vận hành để đạt hiệu suất cao
Dù ưu việt, nhưng Lamella có nhược điểm là dễ bị tắc nghẽn nếu không được vận hành đúng cách. Các kỹ sư cần thực hiện Sửa chữa và bảo dưỡng hệ thống nước định kỳ, đặc biệt là kiểm tra và súc rửa tấm lắng bằng vòi xịt áp lực cao. Nếu không thực hiện, lớp bùn sẽ tích tụ gây ra hiện tượng tắc nghẽn dòng chảy, khiến hiệu suất bể giảm nhanh chóng.
