Trong kỷ nguyên phát triển công nghiệp và đô thị hóa mạnh mẽ, bài toán diện tích xây dựng trạm xử lý nước thải luôn là cơn đau đầu của các chủ đầu tư. Sự ra đời của công nghệ xử lý sinh học theo mẻ SBR đã tạo ra một cuộc cách mạng thực sự, biến việc tích hợp hàng loạt quy trình phức tạp vào một bể duy nhất trở thành hiện thực. Vậy chính xác Bể SBR là gì? Quy trình vận hành và thiết kế hệ thống này đòi hỏi những tiêu chuẩn kỹ thuật khắt khe nào? Hãy cùng các kỹ sư hàng đầu tại Lifetec đi sâu vào phân tích mọi khía cạnh của trái tim hệ thống xử lý nước thải hiện đại này.
1. Tổng quan Bể SBR là gì?
Bể SBR (sequencing batch reactor), hay còn gọi là bể phản ứng sinh học theo mẻ, là một hệ thống xử lý nước thải bằng phương pháp bùn hoạt tính. Điểm khác biệt cốt lõi của công nghệ này so với hệ thống truyền thống (bể Aerotank kết hợp bể lắng) là toàn bộ các quá trình xử lý bao gồm: tiếp nhận nước thải, sục khí phản ứng hiếu khí, lắng bùn sinh học và xả nước trong đều diễn ra tuần tự theo thời gian trong cùng một đơn vị không gian duy nhất (một bể duy nhất).
Sự tinh gọn này giúp tiết kiệm đến 40% diện tích đất xây dựng công trình, đồng thời đem lại khả năng kiểm soát chất lượng nước đầu ra vượt trội. Nếu bạn đang tìm kiếm một Giải pháp xử lý nước thông minh, linh hoạt để khử triệt để hàm lượng BOD, COD, Nitơ và Photpho, thì SBR chính là công nghệ sinh thái tối ưu nhất hiện nay.
2. Bể SBR dùng để làm gì? Ứng dụng thực tiễn trong công nghiệp
Để trả lời câu hỏi Bể SBR dùng để làm gì, chúng ta cần nhìn vào tính linh hoạt trong cơ chế vận hành của nó. Bể có khả năng thay đổi thời gian sục khí, thời gian lắng tùy thuộc vào tải lượng ô nhiễm đầu vào. Do đó, Bể SBR ứng dụng vô cùng rộng rãi trong các lĩnh vực:
- Xử lý nước thải sinh hoạt: Tại các khu chung cư, trung tâm thương mại, resort, bệnh viện nơi quỹ đất bị hạn chế nghiêm trọng.
- Xử lý nước thải công nghiệp thực phẩm & đồ uống: Nhà máy bia, nhà máy sữa, chế biến thủy hải sản nơi nước thải có sự dao động mạnh về lưu lượng và nồng độ chất hữu cơ theo từng ca sản xuất.
- Xử lý nước thải dệt nhuộm, hóa chất: Khả năng phân hủy sinh học theo mẻ kết hợp với lưu thời gian dài giúp cắt đứt các mạch polyme khó phân hủy.
- Nông nghiệp & Chăn nuôi: Xử lý nước thải trang trại lợn, bò sữa có nồng độ Nito (Amoni) cực cao nhờ khả năng thiết lập pha thiếu khí (Anoxic) linh hoạt ngay trong chu kỳ.

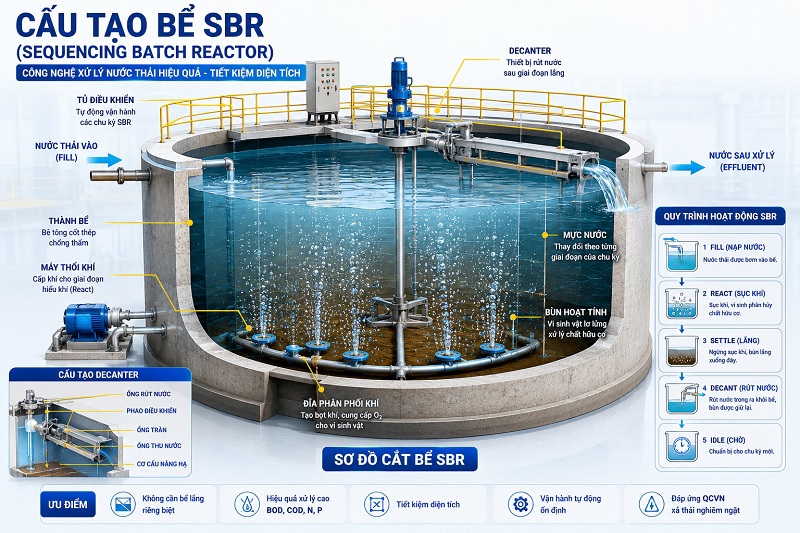

3. Phân tích Cấu tạo Bể SBR và thiết bị đi kèm
Nhìn từ bên ngoài, cấu tạo Bể SBR có vẻ đơn giản vì chỉ là một khối bể hình chữ nhật hoặc hình trụ. Tuy nhiên, linh hồn của hệ thống nằm ở cụm thiết bị cơ điện và hệ thống tự động hóa bên trong. Dưới đây là các thành phần cấu tạo chi tiết không thể thiếu:
3.1. Hệ thống phân phối khí (Aeration System)
Bao gồm máy thổi khí (Root Blower) đặt trên cạn kết nối với hệ thống đường ống và đĩa phân phối khí tinh bọt mịn (Diffusers) lắp dưới đáy bể. Nhiệm vụ của hệ thống này là cung cấp nguồn oxy hòa tan (DO) ở mức 2.0 - 4.0 mg/L để hệ vi sinh vật hiếu khí hô hấp và phân hủy chất hữu cơ. Quá trình sục khí cũng tạo ra sự xáo trộn để bùn và nước thải tiếp xúc tối đa.
3.2. Thiết bị thu nước trong (Decanter Bể SBR)
Đây là phát minh làm nên tên tuổi của bể sinh học sbr. Decanter Bể SBR là thiết bị cơ khí nổi hoặc dạng ống xoay có nhiệm vụ hút lớp nước trong ở bề mặt sau khi bùn đã lắng xuống đáy. Một chiếc decanter chất lượng cao phải đảm bảo ba tiêu chí: không tạo xoáy nước làm tung lớp bùn đáy, có khả năng chặn váng nổi trên bề mặt (scum baffle) và tốc độ rút nước đều đặn. Việc lựa chọn các loại Vật tư xử lý nước chuẩn công nghiệp cho cụm decanter là yếu tố sống còn để hệ thống không bị sự cố tràn bùn.
3.3. Bơm bùn dư và máy khuấy chìm
Mỗi chu kỳ phản ứng sinh ra một lượng sinh khối mới. Bơm bùn chìm sẽ hoạt động ở pha cuối để xả lượng bùn dư này ra khỏi hệ thống, duy trì nồng độ bùn hoạt tính (MLSS) ổn định. Trong khi đó, máy khuấy chìm hoạt động trong pha điền đầy tĩnh để trộn đều nước cấp và bùn mà không cung cấp oxy, tạo điều kiện cho vi khuẩn khử Nitrat (Denitrification) hoạt động.
3.4. Hệ thống điều khiển trung tâm (Tủ điện PLC/SCADA)
Bởi vì hệ thống hoạt động theo mẻ, não bộ tự động hóa (PLC) là bắt buộc. Hệ thống thu thập tín hiệu từ các cảm biến mực nước, cảm biến DO, ORP để ra lệnh đóng/mở van điện từ, kích hoạt bơm và máy thổi khí chính xác đến từng giây.
4. Sơ đồ công nghệ SBR và Nguyên lý hoạt động (5 Pha chuẩn)
Một chu kỳ nguyên lý hoạt động Bể SBR thường kéo dài từ 4 đến 8 tiếng, được minh họa chi tiết qua sơ đồ công nghệ sbr với 5 pha tuần tự như sau:
| Pha hoạt động | Trạng thái thiết bị | Diễn biến sinh hóa (Biochemical Process) |
|---|---|---|
| Pha 1: Làm đầy (Fill) | Bơm cấp: BẬT Khuấy: BẬT Thổi khí: TẮT |
Nước thải mới được bơm vào hòa trộn với lớp bùn đáy của chu kỳ trước. Không có oxy, quá trình lên men kỵ khí và khử Nitrat (thiếu khí) diễn ra, giúp loại bỏ một phần Nito và chuẩn bị "thức ăn" cho pha hiếu khí. |
| Pha 2: Phản ứng (React) | Thổi khí: BẬT Bơm cấp: TẮT |
Đây là giai đoạn kéo dài nhất. Vi sinh vật hiếu khí sử dụng oxy để tiêu thụ nhanh chóng lượng BOD/COD. Quá trình Nitrat hóa (chuyển Amoni thành Nitrat) diễn ra mạnh mẽ. |
| Pha 3: Lắng (Settle) | Tất cả thiết bị: TẮT | Bể chuyển sang trạng thái tĩnh hoàn toàn. Bùn hoạt tính kết bông và lắng nhanh xuống đáy do trọng lực, tạo ra ranh giới rõ rệt giữa lớp bùn đặc và lớp nước trong vắt ở trên. |
| Pha 4: Rút nước (Decant) | Decanter: BẬT | Thiết bị decanter nhẹ nhàng hạ xuống để thu thập lớp nước trong đã xử lý đạt chuẩn xả ra nguồn tiếp nhận hoặc chuyển sang giai đoạn khử trùng. |
| Pha 5: Nghỉ & Xả bùn (Idle) | Bơm bùn: BẬT (Ngắn) | Thời gian chờ để bể bắt đầu chu kỳ mới. Lúc này, bơm bùn sẽ xả bỏ một lượng bùn dư định kỳ nhằm kiểm soát tuổi bùn (SRT). |
5. Tính toán thiết kế Bể SBR: Hướng dẫn dành cho kỹ sư
Công tác tính toán thiết kế Bể SBR không chỉ dựa vào kinh nghiệm mà đòi hỏi sự chuẩn xác của các công thức động học Monod. Một bản vẽ bể SBR hoàn chỉnh chỉ được xuất ra sau khi đã hoàn tất các bước tính toán Bể SBR sau:
Bước 1: Tính toán Thể tích bể (V)
Thể tích bể tổng cộng được quyết định bởi lượng nước thải vào mỗi chu kỳ (Vf) và lượng bùn lưu giữ (Vs).
Công thức cơ bản: V = (Q x t_cycle) / (n x V_fill_ratio)
Trong đó: Q là lưu lượng ngày đêm, t_cycle là thời gian 1 chu kỳ, n là số bể hoạt động luân phiên.
Bước 2: Kiểm soát F/M và MLSS
Tỷ lệ F/M (Food to Microorganism) trong bể SBR nên duy trì ở mức 0.05 - 0.3 kg BOD/kg MLSS.ngày. Nồng độ bùn MLSS thường được thiết kế ở mức cao hơn Aerotank, dao động từ 3,000 mg/L đến 5,500 mg/L để tăng hiệu suất xử lý thể tích.
Bước 3: Lập trình thời gian (Timing Matrix)
Kỹ sư phải thiết kế ma trận thời gian cho PLC. Ví dụ với chu kỳ 6 giờ: Làm đầy (1h) - Phản ứng sục khí (2.5h) - Lắng (1h) - Rút nước (1h) - Nghỉ (0.5h). Sự chia tách này có thể thay đổi linh hoạt thông qua màn hình HMI tùy theo kết quả phân tích nước thực tế đầu vào.
Hệ thống sau SBR tuy có nước đầu ra rất trong, nhưng để tái sử dụng trực tiếp cho tưới tiêu hoặc làm mát, bắt buộc phải đưa qua cụm lọc áp lực chứa Cát lọc nước tiêu chuẩn để chặn lại các bông bùn li ti bị lọt qua Decanter.

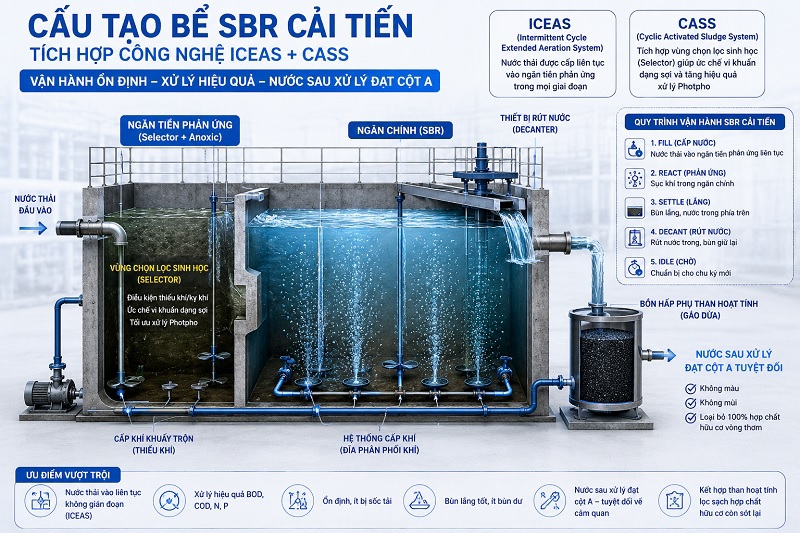

6. Bể SBR cải tiến: Kỷ nguyên xử lý liên tục
Dù có nhiều ưu điểm, điểm yếu của SBR truyền thống là không thể tiếp nhận nước thải liên tục. Do đó, dòng nước đầu vào phải được giữ lại ở bể điều hòa lớn, hoặc phải xây dựng ít nhất 2 bể SBR chạy luân phiên. Để khắc phục điều này, các công nghệ Bể SBR cải tiến đã ra đời:
- Công nghệ ICEAS (Intermittent Cycle Extended Aeration System): Bể được chia làm 2 ngăn (ngăn tiền phản ứng và ngăn chính). Nước thải được cấp liên tục vào ngăn tiền phản ứng ngay cả trong pha Lắng và Rút nước, giúp hệ thống không bao giờ phải ngắt dòng vào.
- Công nghệ CASS (Cyclic Activated Sludge System): Tích hợp một vùng chọn lọc sinh học (Selector) ngay đầu bể. Vùng này ép vi sinh vật hoạt động trong điều kiện thiếu khí/kỵ khí để ức chế sự phát triển của vi khuẩn dạng sợi (gây hiện tượng khó lắng bùn) và tối đa hóa khả năng xử lý Photpho sinh học.
Nếu yêu cầu xả thải đạt cột A tuyệt đối về mặt cảm quan (không màu, không mùi), kỹ sư sẽ tích hợp thêm bồn hấp phụ Than hoạt tính gáo dừa phía sau bể SBR cải tiến để lọc sạch 100% các hợp chất hữu cơ vòng thơm còn sót lại.
7. Quy trình vận hành Bể SBR và Hướng dẫn xử lý sự cố
Việc nắm vững quy trình vận hành Bể SBR không chỉ giúp nước đạt chuẩn mà còn tiết kiệm hàng trăm triệu tiền điện mỗi năm. Trong giai đoạn nuôi cấy khởi động (start-up), người vận hành cần cấp nước thải từ từ (20% - 50% - 100% tải) kết hợp châm vi sinh bùn hoạt tính dạng lỏng/bột. Khi hệ thống đi vào ổn định, cần đặc biệt lưu ý xử lý các sự cố sau:
| Hiện tượng sự cố | Nguyên nhân gốc rễ | Cách khắc phục |
|---|---|---|
| Bùn nổi mảng lớn trong pha lắng | Hiện tượng khử Nitrat hóa xảy ra trong pha tĩnh, tạo khí Nito đẩy mảng bùn nổi lên mặt nước. | Tăng cường xả bùn dư để giảm tuổi bùn, hoặc tăng thời gian sục khí trong pha phản ứng để oxy hóa triệt để. |
| Bọt trắng, dày đặc bao phủ mặt bể | Tải lượng hữu cơ quá cao (sốc tải) hoặc hệ vi sinh vật chưa thích nghi đủ (tuổi bùn non). | Kiểm tra nồng độ MLSS, giảm lưu lượng nước cấp đầu vào và theo dõi chỉ số F/M. |
| Nước rút ra bị đục, nhiều bông cặn | Decanter hạ quá nhanh, hoặc bùn khó lắng (chỉ số SVI > 150) do vi khuẩn dạng sợi phát triển. | Kiểm tra cơ cấu Decanter, khử trùng ức chế vi khuẩn dạng sợi, châm thêm PAC hỗ trợ lắng. |
Bất kỳ một sự cố tụt áp hay hư hỏng thiết bị cơ điện nào đều có thể làm sụp đổ toàn bộ quần thể vi sinh. Do đó, việc Sửa chữa và bảo dưỡng hệ thống nước định kỳ hàng tháng là nghiệp vụ bắt buộc của kỹ sư trạm.
8. Nâng cấp chất lượng nước SBR thành nước tinh khiết tái sử dụng
Ngày nay, xu hướng "Zero Liquid Discharge" (Không xả thải) đang lên ngôi. Nước sau khi qua công nghệ sinh học theo mẻ SBR hoàn toàn có thể được nâng cấp thành nước siêu sạch phục vụ lại cho lò hơi hoặc tháp giải nhiệt. Quy trình nâng cấp sẽ tiếp tục cho nước đi qua hệ vi lọc sử dụng Lõi lọc cartridge 1-5 micron để chặn mọi hạt cặn cuối cùng, trước khi dùng bơm cao áp đẩy qua hệ thống Màng RO công nghiệp. Các màng này được bảo vệ trong hệ thống Vỏ màng RO áp suất cao siêu bền, giúp loại bỏ 99.9% ion hòa tan và vi sinh vật, biến nước thải thành nước sạch tinh khiết.
